TV-Lift Projekt Blog

Für alle nicht Flatlift Kunden oder für diese, die es nach lesen dieses Abschnittes vielleicht doch noch werden wollen. Sollten Sie sich entschieden haben, einen TV Lift für einen modernen neuen Plasma oder LCD Flachbildschirm selbst zu bauen und entsprechend in ein Möbel oder in eine Zwischenwand zu integrieren, geben wir Ihnen in diesem Blogabschnitt einige Tipps, worauf Sie unbedingt bei einem Do-it-yourself (DIY) TV Lift Projekt achten sollten, wenn KEIN ORIGINAL FLATLIFT PRODUKT zum Einsatz kommt. gez. Sascha Rissel, Geschäftsführer & Gründer Flatlift International

• Wählen Sie einen Antrieb der genug Stabilität aufweist und nicht zu schnell verfährt. 2-3cm müssen ausreichend sein, eher weniger. (Merke: Pop-Up TV Lifte von Flatlift verfahren mit 5-6cm pro Sekunde. Dies ist aber auch nur realisierbar weil Flatlift mit einer Soft Start und Soft Stop Funktion arbeitet, die langsam anfährt und dann linear beschleunigt. !!WICHTIG sonst wird es Teuer!! : Plasma TV Geräte werden bei Verwendung sehr heiss. Verfährt der TV Lift selbstbau nach Plasma TV Verwendung zu schnell an, kann bei abruppten Stoppen das Plasmadisplay reißen und der Plasma TV wäre somit unreparierbar zerstört!!)

• Bei Seilzuglösungen empfehlen wir definitiv je nach Größe des Bildschirmes zwei bis drei Schubladen- oder Linaerauszüge (Rollengelagert) zu verwenden. Somit erreichen Sie maximale Stabilität während der Lift Verfahrung. Achten Sie auf eine ausreichende Dicke der Schrankrückwand an der Sie die Schienen montieren. Die Schrankrückwand muss den gesamten Flachbild TV samt Lift Mimik tragen. Da können je nach TV Größe schon einmal 50kg oder mehr zusammenkommen. (Merke: Flatlift verwendet für Pop-Up TV Lift Applikationen keine Seilzuglösungen mit irgendwelchen Gegengewichten.  Lediglich bei einigen Flatlift Beamerlift Systemen kommen Seilzuglösungen vor, da dort keine Ausgleichung durch Gegengewichte stattfinden muss. Da die Bewegung immer von der Decke nach unten und immer auf Zug erfolgt. Denken Sie daran wenn Sie später auf ein größeres TV Geräte wechseln möchten, müssen Sie den möglicherweise anfallenden Hub, sowie das neue Gegengewicht auch im Vorfeld berücksichtigen.)

• Bauen Sie Ihr Möbel von vorn herein (wenn es der Platz zulässt) mit etwas größeren lichteren Innenmaßen. Somit stellen Sie im Vorfeld sicher, wenn Sie später einmal auf einen größeren TV aufrüsten wollen, dieser dann auch noch in das Möbel passt.

• Bauen Sie sich eine TV Endabschaltung. Positionieren Sie im Möbel einen Endschalter der den TV komplett abschaltet. Die TV Endabschaltung bewirkt das der TV in der eingefahrenen Position ausgeschaltet ist und sich nicht aufheizt und verhindert somit einen möglicherweise auftretenden Brand des Gerätes. (Merke: Flatlift verwendet nur bedingt Endschalter. Flatlift Geräte geben der Steuerung zu erkennen in was für einer Position bzw. Höhe diese genau sind. Wahlweise kann man dann per Platimun Light Software die TV Endabschaltung und sogar den Hub des Liftes nach oben sowie nach unten Milimetergenau einstellen. Die Flatlift TV Endabschaltung ermöglicht neben dem TV Gerät, 2 zusätzliche anschliessbare Geräte wie zb. DVD Player oder Dolby Sourround Receiver komplett mit abzuschalten.)

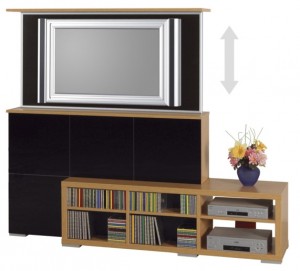

• Was für einen Deckel nehme ich? Seien Sie sich im Klaren was für eine Deckellösung Sie verwenden möchten. Es gibt 2 optimale Lösungen die wir Ihnen vorschlagen können. 1. Die nach hinten Aufklapplösung oder 2. die sogenannte “floating Top” (schwimmender Deckel) Lösung. Die 1. Variation können Sie mit federgedämpften Topfbändern welche an die Deckelklappe und an die Möbelrückwand angeschraubt werden, realisieren. Sobald der Lift samt TV nach oben fährt, wird diese vom Lift oder vom TV aufgedrückt. Bei der 2. Variation schrauben Sie einfach den Deckel auf Ihren selbstgebauten Lift und der Deckel fährt mit samt dem TV nach oben heraus. Eine weitere 3. Lösungsvariante wäre die Display Lift Rundumverkofferung. Diese wird sehr oft verwendet, wenn das Möbelstück als Raumtrenner verwendet wird. Somit wird auch gewährleistet das man bei ausgefahrenem TV von hinten keine Kabel sieht. Bei dieser Variation müssen Sie spezielle, vom TV Hersteller vorgegebene Rundumabstände für ausreichende Thermik Kühlung einhalten das der TV nicht überhitzt, oder Sie bauen eine zusätzliche Lüftung in das Möbelstück ein. Die jeweilige belüftungsempfehlung finden Sie in der Bedienungsanleitung Ihres Flachbildschirmes. (Merke: Flatlift bietet mit den Pop-Up Swivel oder mit den Pop-Up 360° Liften eine super Pop-Up Lösung für Raumtrennmöbel. Diese Swivel oder 360° TV Lift Systeme ermöglichen Ihnen von verschiedenen Positionen TV sehen zu können in dem Sie den TV entsprechend manuell oder per elektronischer Drehung schwenken bzw. drehen. Ebenfalls bieten wir mit der Klap-O-Matic ein excellentes Produkt für einen automatisierten Deckelverschluss an)

• Laut ist out! Achten Sie auch auf die Geräuschdämmung. Viele Elektromotoren erzeugen bei Betrieb Vibrationen und Schall. Dieser kann sich durch das Möbel als Körperschall fortpflanzen. Das Möbel als Resonanzgehäuse wirkt sozusagen als “Verstärker” der Motorengeräusche, welche wirklich sehr laut sein können. Legen Sie Schaumstoffunterlagen oder Schallschutzgummis zwischen Ihren Selbstbau lift, den Montageschrauben und dem Möbelgehäuse um die Motor-Lift Einheit Schallschutztechnisch gegen das Möbel zu isolieren. Sollte das Geräusch immer noch da sein, empfiehlt es sich rund um den Montagepunkt des selbstbau TV Liftes sogenannte Schallschutzmatten zu verlegen. Diese speziellen selbstklebenden Bitumenmatten bekommen Sie im lokalen KFZ Handel. Diese Matten verringern die Schwingung des Möbelteils / Rückwand. Somit wird der Schall nicht mehr oder zumindest reduzierter auf den Möbelresonanzkörper übertragen. (Merke: Flatlift Geräte sind in sich und an den Montagepunkten schon mit Schallschutzelementen versorgt. Die Isolierung der Antriebe erfolgt im Flatlift selbst. Die internen Motoraufhängungen und Getriebeeinheiten sind durch ein spezielles Giessverfahren komplett Schallisoliert worden. Daher erreichen wir eine fast nicht wahrnehmbare Laufruhe während des Flatlift verfahrens.)

• Sicherheit geht vor! Bauen Sie sich einen Einklemmschutz und verwenden Sie nur eine Totmannschaltung bei der Fernbedienung die den Lift ansteuert. Wenn Sie Kinder oder öfters Gäste haben, sollten Sie nicht auf einen Einklemmschutz verzichten. Stellen Sie sich vor: Sie oder eines Ihrer Kinder oder gar ein Hausgast verfährt Ihren Selbstgebauten Eigenbaulift und einer der Geschwister, der Gäste oder der Bedienende selbst hat sein Händchen, Ärmchen oder den Kopf im Verfahrweg, weil er halt mal ins Möbel reinkucken will! Jeder Mensch kann sich vorstellen was für schlimme Verletzungen und Quetschungen von Körperteilen auftreten können, wenn Sie sich einen selbstzusammengeschraubten Lift für den TV bauen der keine Notfallabschaltung hat. Da nützt es auch nichts, schnell und hektisch die “Auf” Taste oder die “Stopp” Taste zu drücken. Klemmen tut es selbst bei nur 2-3cm Verfahrweg in der Sekunde. (Merke: Flatlift hat eine spezielle Anti Kollisions Überwachung. Einmal per Software auf das zu tragende Gewicht eingestellt, überwacht die Flatlift Steuerung im hunderstelsekundenbereich die Stromaufnahme des Flatliftes. Sollte die Stromaufnahme plötzlich abruppt ansteigen, stoppt der Flatlift sofort und verfährt automatisch 5 cm-10cm je nach Einstellung in die entgegengesetzte Richtung. Somit verhindert der Flatlift ein Quetschen und oder Einklemmen bevor überhaupt eine Verletzung ensteht)

• Die richtige Spannungsisolierung! Stellen Sie sicher das sämtliche Spannungsführenden Leitungen entsprechend nach DIN isoliert und Griffgeschützt sind. Selbst kleine Spannungen im Niedervoltbereich reichen aus, um Mensch und Tier möglicherweise zu verletzen. (Merke: Die Flatlift Verkabelung ist nach DIN erfolgt und nach CE und UL zugelassenen Richtlinien realisiert worden. Sämtliche Stecker und Kabel sind verdrehsicher, was ein falsches einstecken der Kabel und somit die Beschädigung des Flatliftes verhindert. Eine interne Blitzschutzsicherung schützt die Flatlift Kontrollbox vor Überspannung aus den Netz.)

• Zeit und Nerven! Seien Sie sich im klaren, das Sie erst einmal sämtliche Teile beschaffen müssen. Die Lieferanten herauszufinden kann sehr lange dauern und möglicherweise einige Reinfälle wegen mangelnder Motor-Qualität bedeuten. Oftmals kommen Transport- und Lieferschäden dann noch hinzu. Bei Ebay oder anderen Noname Verkäufern  auch durch mangelnde Verpackung! Viele TV Lift Selbstbauaktivisten haben uns nach oder sogar noch während einer Bestellung eines Flatliftes erzählt, das sogar während des Selbstbau Projekts die bestellten Teile sich als unpassend herausgestellt haben und nochmals neu bestellt werden mussten und nicht mehr von dem Verkäufer zurückgenommen worden sind, da diese schon Verarbeitungsspuren hatten. Bauverzögerung tritt ein, für mich als Techniker absolut nicht tragbar wenn man eh nicht so viel Zeit hat. Steuerungen müssen geplant und erstellt werden. Je nach “Freakbildungsgrad” geht das mit Software mehr oder weniger schnell. Für die Mechanik müssen Seilzüge und Röllchen im Baumarkt gekauft werden. Nur Samstags Zeit für den Einkauf und mit zig anderen Heimwerkern an der Kasse Schlange stehen. Stau oder auf den Bus oder die U-Bahn warten. Dann endlich irgendwann einmal steht der Eigenbau TV Lift. Sie sind Total stolz. Fahren das selbstgebaute Teil vor lauter Freude immer hoch und runter und dann “Brutzel”, Motor durchgebrannt. Hat da jemand die Duty Cycle vom Motor vergessen?? Stimmt ja!! Motoren werden ja auch heiss und können durchbrennen, wenn man diese andauernd leiern lässt. Zumindest diese, die man bei Ebay oder sonst wo für billig Geld bekommt. Also wieder Kohle in die Hand nehmen und diesmal einen teuereren Motor kaufen der besser und strapazierfähiger als der alte ist. (Merke: Flatlift hat einen eingebauten Überhitzungsschutz. Wenn Kunden vor lauter Freude den Faltlift zu oft rauf und runter fahren lassen, schaltet die Temperaturüberwachung auf cool down. Nach der cool down Zeit ist der Flatlift wieder Funktionsbereit wie zuvor.)

• Garantie bei TV Lift Eigenbau? Ja, nur die, welcher der Geldbeutel oder der Wille jetzt noch nach dem Eigenbauprojekt hergibt. (Merke : Flatlift gibt auf alle Produkte 5 Jahre Vollservice und 30 Jahre Repaircost Limit. Somit haben Sie lange Spass an Ihrem Flatlift TV Lift Gerät.)

• Flatlift oder TV Lift selbstbau? Nun, das muss nun jeder selbst entscheiden was er sich antut oder antuen will. Ich möchte Ihnen nur ein paar Vorkommnisse vor Augen halten, was auf Sie zukommen kann, wenn Sie versuchen einen eigenen Lift zu bauen der einigermaßen sicher ist und auch ohne Wackeln und Schlingern funktioniert und dann auch entsprechend leise ist und den TV nicht beschädigt.  (Merke: Flatlift Geräte wie zB. das Basic Kit, starten ab 499 EUR inkl. der 19% Mwst. und inkl. Fracht innerhalb Deutschland inkl. den genannten Garantieen. Haben Sie Fragen zu unseren Produkten oder Services beraten wir Sie gerne unter 0800-FLATLIFT)

• Mein Vorschlag an Sie: Schauen Sie sich auf unseren Webseiten um, sehen Sie sich unsere Produktdatenblätter in der jeweiligen Produktkategorie an, in denen sämtliche Produktdaten genau erklärt werden. Wenn Sie spezielle Fragen zu Themen haben, auf welche wir hier im Blog Ihrer Ansicht nach nicht tief genug für Sie eingegangen sind, rufen Sie bitte unsere für Sie kostenfreie 0800-FLATLIFT Aktiv-Mensch-Beratungshotline an, dort sitzen Fachleute wie Herr Jessen, Herr Greim oder meine Wenigkeit. Wir helfen Ihnen gerne weiter. Suchen Sie auch bei unseren Mitbewerbern nach vergleichbaren Texten, Produkten, Projekten, Referenzen bzw. Projektbildern, Beratung, Garantieen und Service sowie Offenheit und Transparenz. Machen Sie sich Ihr eigenes Bild und dann entscheiden Sie für sich selbst, bei wem Sie sich am sichersten und am besten Beraten fühlen.

“Wann darf ich Sie als Kunden begrüßen?”
